复合式多轴精密位移台是二维机械导轨+空气轴承复合式运动平台，可以让客户有效地享用机械导轨与空气轴承导轨各自的优点。机械导轨在XY平面的高刚性能承受较大加速度和提供高双向重复精度，而空气轴承确保全行程优异的动态平面度。
该平台采用模块化、正交性等设计理念，包含隐冠的MZT模块和复合式XY台模块。MZT模块集成在复合式XY台模块之上，能实现X、Y、Z和T 轴4自由度的高精度、高刚度直线和旋转运动。
MZT模块的垂向采用了独特的大行程磁浮重力补偿技术，降低了垂向电机的载荷，很大程度地提高了垂向运动性能和寿命。
复合式XY台模块采用驱动质心匹配、柔性龙门以及轻量化设计技术，具有降低对高精度机械导轨的偏质心冲击，提高运动系统的可靠性和寿命的能力，并具有对轻微平移Y1及Y2电机进行偏向修正功能。
该平台也可集成在隐冠的主动减振系统模块之上，进一步提高系统性能。

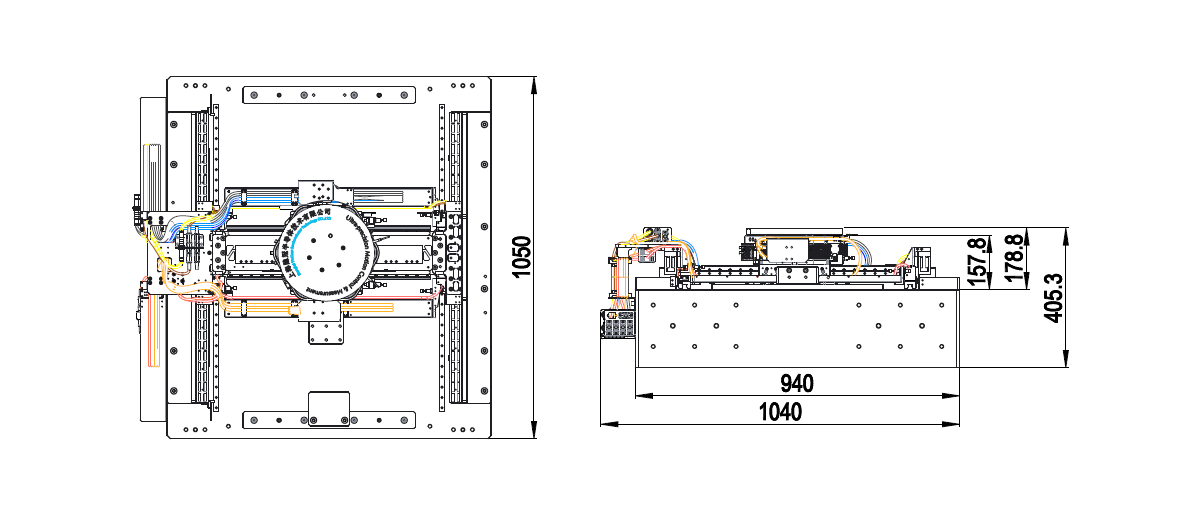

*接口尺寸数据来源于HS1000
|
|
HS1000-00 |
|||
|
轴 |
X |
Y1/Y2 |
Z |
T |
|
行程 |
320 mm |
550 mm |
10 mm |
360 °, Infinite |
|
最大速度 |
1.2 m/s |
1.2 m/s |
0.1 m/s |
900 °/s |
|
加速度 |
12 m/s² |
12 m/s² |
2 m/s² |
6280 °/s² |
|
精度_校准前 |
±10 μm |
±10 μm |
NA |
±30 arcsec |
|
精度_校准后 |
±1 μm |
±1μm |
±0.5 μm /1 mm |
±3 arcsec |
|
双向重复精度 |
±0.4 μm |
±0.4 μm |
±0.3 μm /1 mm |
±2 arcsec |
|
位置稳定性 (3σ)* |
±25 nm* |
±25 nm* |
±15 nm* |
±0.2 arcsec |
|
直线度 |
±2 μm over range |
±1.5 μm over range |
2 μm |
NA |
|
轴向跳动 |
NA |
NA |
NA |
±1.5 μm |
|
径向跳动 |
NA |
NA |
NA |
±1.5 μm |
| 机械性能 | ||||
|
驱动负载 (无负载) |
15 Kg |
30 Kg |
5.5 Kg |
NA |
|
最大负载 |
2 Kg (可定制) |
|||
|
平台质量 |
666 Kg |
|||
|
外观尺寸 |
1040mm×1050mm×405.3mm (Chuck 吸附面到大理石157.8mm) |
|||
* 测试数据来源于采用8μm pitch光栅尺的测试。
在HS1000-00产品序列里，配置了可根据用户实际应用选择的可选项。可选内容包括主动减振器、编码器、控制系统等选项。
表1 编码器选项
| -S1 | 增量式模拟光学式编码器，1Vpp，20μm Pitch |
| -S2 | 增量式数字光学式编码器，TTL，20μm Pitch |
| -S3 | 绝对式光学式编码器，BISS，20μm Pitch |
