极坐标精密位移台采用高度模块化、超薄型等设计理念，实现X、Z和T轴3自由度的高精度、高刚度直线和旋转运动。其中垂向采用了独特的大行程磁浮重力补偿技术，降低垂向电机的载荷，很大程度地提高垂向运动性能和寿命。

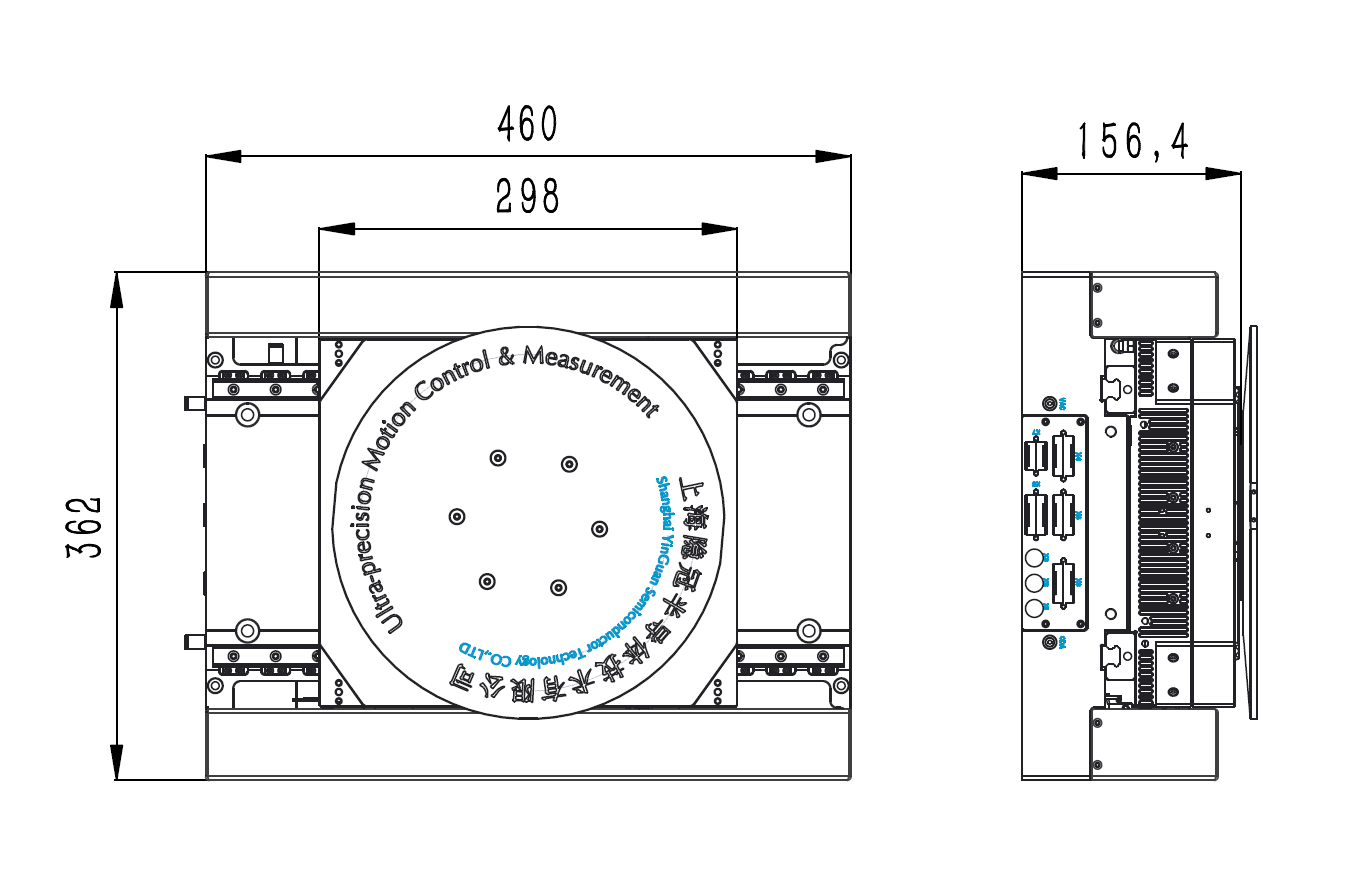

*接口尺寸数据来源于PS150，且垂向处于下限位。
|
|
PS150-155 |
||
|
轴 |
X |
Z |
T |
|
行程 |
155 mm |
25 mm |
360°,Infinite |
|
最大速度 |
400 mm/s |
40 mm/s |
900°/s |
|
加速度 |
4m/s² |
1m/s² |
6280°/s² |
|
精度 |
±1μm |
±0.5μm/1mm |
±3 arcsec |
|
双向重复精度 |
±0.5μm |
±0.3μm/1mm |
±2 arcsec |
|
直线度 |
6 μm |
NA |
NA |
|
俯仰 |
±20μrad（4.5arcsec） |
NA |
NA |
|
横滚 |
±20μrad（4.5arcsec） |
NA |
NA |
|
偏摆 |
±20μrad（4.5arcsec） |
NA |
NA |
|
轴向跳动 |
NA |
NA |
±2 μm |
|
径向跳动 |
NA |
NA |
±2 μm |
|
机械性能 |
|
|
|
|
驱动负载（无负载） |
12 Kg |
5.4 Kg |
NA |
|
转动惯量 |
0.00401 Kg•m² |
||
|
最大负载 |
2 Kg（可定制） |
||
|
平台质量 |
44 Kg |
||
|
外观尺寸 |
460mm×362mm×156.4mm（垂向机械下限位） |
||
|
平台材料 |
航空铝，阳极氧化 |
||
在PS150系列产品序列里，配置了可根据用户实际应用选择的可选项。可选内容包括编码器、垂向行程等选项。
|
表1 编码器选项 |
|
|
-S1 |
增量式模拟光学式编码器，1Vpp,20μm Pitch |
|
-S2 |
增量式数字光学式编码器，TTL,20μm Pitch |
|
-S3 |
绝对式光学式编码器，BISS-C,20μm Pitch |
|
表 2 垂直行程选项 |
|
|
-10 |
垂向机械行程10mm |
|
-20 |
垂向机械行程20mm |
|
-25 |
垂向机械行程25mm |
