堆叠式三维直线位移台采用模块化、超薄设计、正交性设计等理念，将MZM200-10标准模组集成在十字平台L2S125模组之上，能实现X、Y和Z轴3自由度的高精度、高刚度直线运动。其中，MZM200-10标准模组采用了大行程磁浮重力补偿技术，具有降低垂向电机的载荷，很大程度地提高了垂向运动性能和寿命的功能，可实现高精度上下方向定位的升降。十字平台L2S125模组采用集成式、正交性设计理念，具有紧凑扁平的轮廓尺寸，能实现水平向X/Y轴2自由度的高精度、高刚度直线运动。

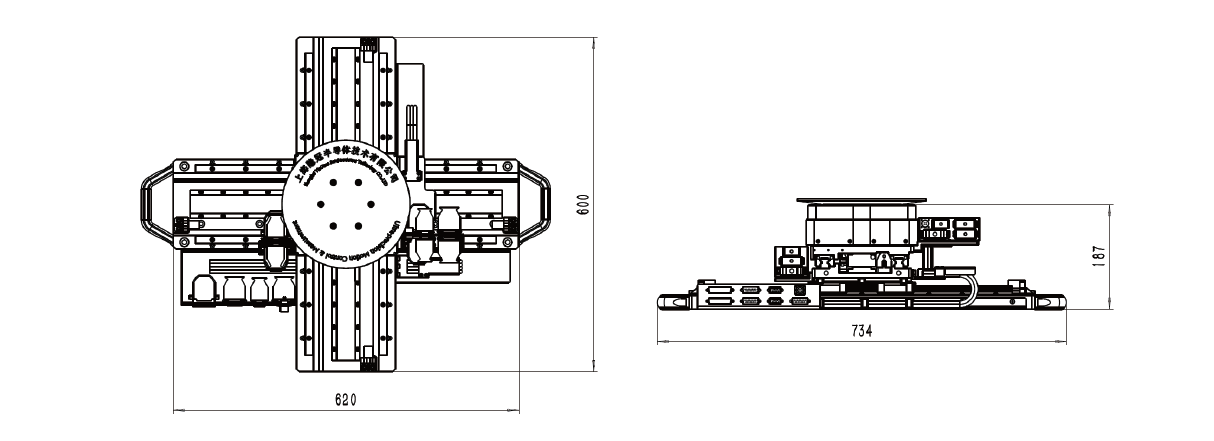

*接口尺寸数据来源于L3S190，且垂向处于行程最高位。
|
|
L3S190-350 |
||
|
轴 |
X |
Y |
Z |
|
行程 |
350 mm |
350 mm |
9 mm (可定制) |
|
最大速度 |
0.6 m/s |
0.6 m/s |
0.1 m/s |
|
加速度 |
5 m/s² |
5 m/s² |
2 m/s² |
|
精度_校准前 |
±20 μm |
±20 μm |
- |
|
精度_校准后 |
±2 μm |
±2 μm |
±0.5 μm /1 mm |
|
双向重复精度 |
±1 μm |
±1 μm |
±0.3μm /1mm |
|
直线度 |
±10 μm |
±10 μm |
- |
|
俯仰 |
±75 arcsec |
±50 arcsec |
±50 arcsec |
|
横滚 |
- |
- |
±50 arcsec |
|
偏摆 |
±75 arcsec |
±75 arcsec |
- |
|
正交性 |
5 μm |
- |
|
| 机械性能 | |||
|
驱动负载（无负载） |
14.2 Kg |
27.5 Kg |
6.7 Kg |
|
最大负载 |
5 Kg |
||
|
平台质量 |
40 Kg |
||
|
外观尺寸 |
734 mm×600 mm×187 mm (垂向处行程最高位) |
||
在整个产品序列里，配置了可根据用户实际应用选择的可选项。可选内容包括编码器、高精度标定和控制系统等选项。
|
表1 编码器选项 |
|
|
-S1 |
增量式模拟光学式编码器 |
|
-S2 |
增量式数字光学式编码器 |
|
-S3 |
绝对式光学式编码器 |
|
表2 导轨选项 |
|
|
-G1 |
高刚度机械导轨 |
|
-G2 |
高性能气浮导轨 |
