磁浮集成式ZT台采用创新性的双轴耦合设计理念，具有非常紧凑扁平的轮廓尺寸，能实现垂向轴与旋转轴2自由度的高精度、高刚度运动。
旋转轴可无限制旋转，垂向采用了独特的大行程磁浮重力补偿技术，降低了垂向电机的载荷，很大程度提高了垂向运动性能和寿命。
该磁浮集成式ZT台也可集成在YG(隐冠)的XY台之上，实现模块化搭配组装。

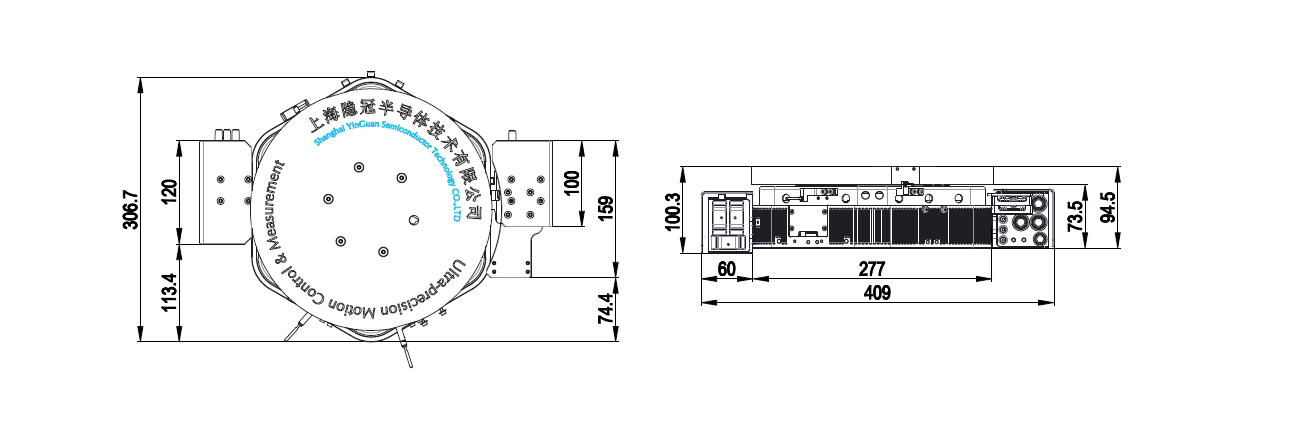

*接口尺寸数据来源于MZT90,且垂向处于中间位。
|
|
MZT90-10 |
MZT90-20 |
MZT90-25 |
|||
|
轴 |
Z |
T |
Z |
T |
Z |
T |
|
行程 |
10 mm |
360°,Infinite |
20 mm |
360°,Infinite |
25 mm |
360°,Infinite |
|
最大速度 |
100 mm/s |
900°/s |
100 mm/s |
900°/s |
100 mm/s |
900°/s |
|
加速度 |
2 m/s² |
6280°/s² |
2 m/s² |
6280°/s² |
2 m/s² |
6280°/s² |
|
精度 |
±0.5μm/1mm |
±3 arcsec |
±0.5μm/1mm |
±3 arcsec |
±0.5μm/1mm |
±3 arcsec |
|
双向重复精度 |
±0.3μm/1mm |
±2 arcsec |
±0.3μm/1mm |
±2 arcsec |
±0.3μm/1mm |
±2 arcsec |
|
位置稳定性（3σ） |
±15 nm* |
±0.2 arcsec |
±15 nm* |
±0.2 arcsec |
±15 nm* |
±0.2 arcsec |
|
直线度 |
2 μm |
NA |
2 μm |
NA |
2 μm |
NA |
|
轴向跳动 |
NA |
±2 μm |
NA |
±2 μm |
NA |
±2 μm |
|
径向跳动 |
NA |
±2 μm |
NA |
±2 μm |
NA |
±2 μm |
|
机械性能 |
|
|
|
|
|
|
|
驱动负载（无负载） |
8.2 Kg |
|||||
|
转动惯量 |
0.00336 Kg•m² |
|||||
|
最大负载 |
2 Kg（可定制） |
|||||
|
平台质量 |
9.1 Kg |
12.3 Kg |
12.3 Kg |
|||
|
外观尺寸 |
409mm×306.7mm×73.5mm （不带负载） |
|||||
|
平台材料 |
航空铝 |
|||||
*测试数据来源于采用8μm pitch光栅尺的测试，且运动台处于主动隔振环境下。
在MZT90 系列产品序列里，配置了可根据用户实际应用选择的可选项。可选内容包括编码器等选项。
|
表1 编码器选项 |
|
|
-S1 |
标准款，Renishaw编码器 |
|
-S2 |
高端款，Heidenhain编码器 |
