中空式平面二维精密位移台采用了XY一体化、正交性设计思想，具有超薄的轮廓尺寸和大中空的通孔尺寸，能实现水平向X/Y轴2自由度的高精度、高刚度直线运动。

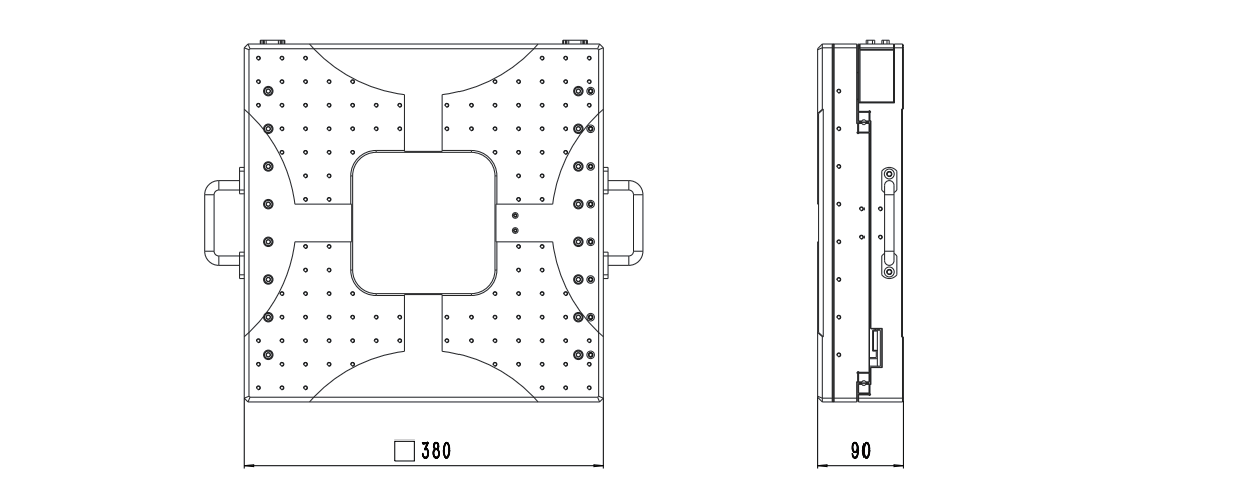

*接口尺寸数据来源于PLA90
|
|
PLA90 - 100 |
PLA90 - 200 |
PLA90 - 300 |
|
行程 |
±50 mm |
±100 mm |
±150 mm |
|
最大速度 |
0.3 m/s |
0.5 m/s |
0.5 m/s |
|
加速度 |
0.4 g |
0.4 g |
0.4 g |
|
精度 |
±1.5 μm |
±2 μm |
±2 μm |
|
双向重复精度 |
±0.5 μm |
||
|
直线度 |
±2 μm |
±3 μm |
±5 μm |
|
平面度 |
±2 μm |
±3 μm |
±5 μm |
|
俯仰 |
±15 arcsec |
±20 arcsec |
±25 arcsec |
|
横滚 |
±15 arcsec |
±20 arcsec |
±25 arcsec |
|
偏摆 |
±15 arcsec |
±20 arcsec |
±25 arcsec |
|
正交性 |
12 arcsec |
15 arcsec |
20 arcsec |
|
驱动质量_Upper axis |
5.8Kg |
8.4Kg |
11Kg |
|
驱动质量_Lower axis |
14.5Kg |
17.1Kg |
19.7Kg |
|
最大负载 |
10Kg |
10Kg |
10Kg |
|
平台质量 |
21Kg |
25.5Kg |
30Kg |
|
外观尺寸 |
380mm×380mm×90mm |
380mm×380mm×90mm |
430mm×430mm×90mm |
|
平台材料 |
航空铝，黑色阳极氧化 |
||
在PLA90系列产品序列里，配置了可根据用户实际应用选择的可选项。可选内容包括行程、编码器、高精度标定等选项。
|
表1 行程选项 |
|
|
-100 |
100mm行程位移平台，配置直线电机和限位 |
|
-200 |
200mm行程位移平台，配置直线电机和限位 |
|
-300 |
300mm行程位移平台，配置直线电机和限位 |
|
表2 编码器选项 |
|
|
-S1 |
增量式模拟光学式编码器，1Vpp |
|
-S2 |
增量式数字光学式编码器，RS422 |
|
-S3 |
绝对式光学式编码器，BISS |
