静电吸盘（E-Chuck）是半导体工艺中硅片等衬底的夹持工具。E-Chuck以静电吸附为基本原理在施加外部高压后，通过静电吸盘产生的库仑力或者梯度力来固定硅片等衬底的。

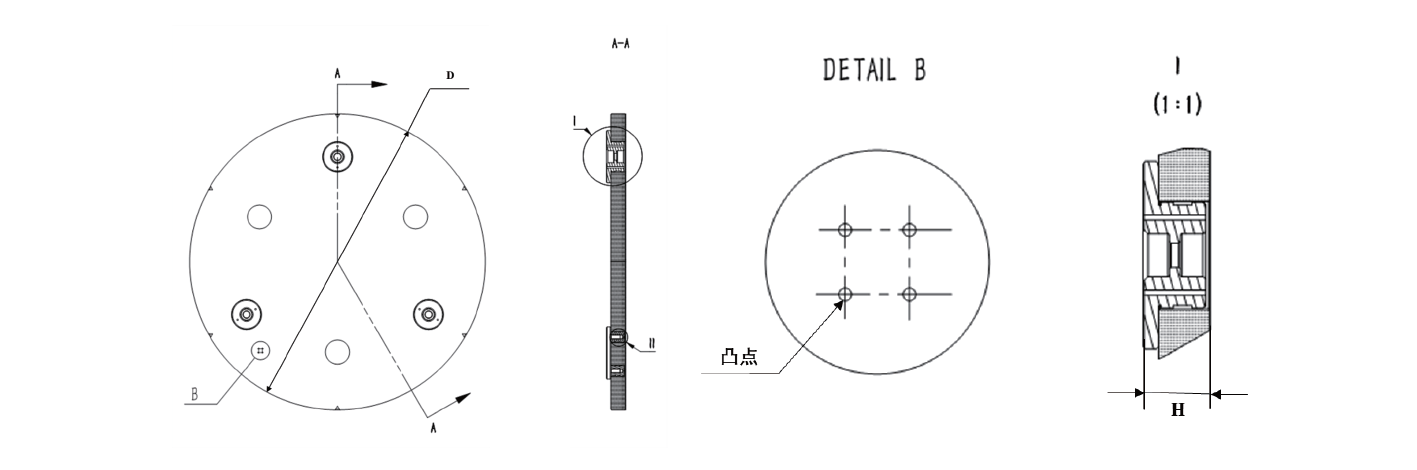

通用外形尺寸，单位:mm
|
|
6inch E-Chuck |
8inch E-Chuck |
12inch E-Chuck |
单位 |
|
原理类型 |
库伦型或梯度力 |
库伦型或梯度力 |
库伦型或梯度力 |
|
|
电极类型 |
双电极或叉指电极 |
双电极或叉指电极 |
双电极或叉指电极 |
|
|
精度 |
||||
|
全局平面度 |
≤ 3 |
≤ 3 | ≤ 3 |
μm |
|
平行度 |
＜30 |
＜30 |
＜30 |
μm |
|
电气性能 |
||||
|
标准吸附电压 |
1000 |
1000 |
1000 |
V |
|
漏电流 |
＜5 |
＜5 |
＜5 |
nA |
|
性能参数 |
||||
|
吸附力 |
≥8（库伦型） |
≥12（库伦型） |
≥30（库伦型） |
N |
|
外观尺寸 |
||||
|
直径 |
144 |
194 |
294 |
mm |
|
厚度 |
12.6 |
12.6 |
12.6 |
mm |
*电极数量、平面度指标、外形尺寸和相关结构均可定制化设计
