PANL 系列微步电机模组 - 剪切叠堆/微步电机模组

主要应用

性能简介

微步电机陶瓷模组由多层压电陶瓷层（通过机械方式串联）以交错电极（电极间相互平行）的方式组成，其中包括了一定数量的压电陶瓷厚度片与压电陶瓷剪切片，能够在两轴输出位移。其通过厚度片抬高、剪切片前进，类似尺蠖昆虫的爬行方式来实现长行程。

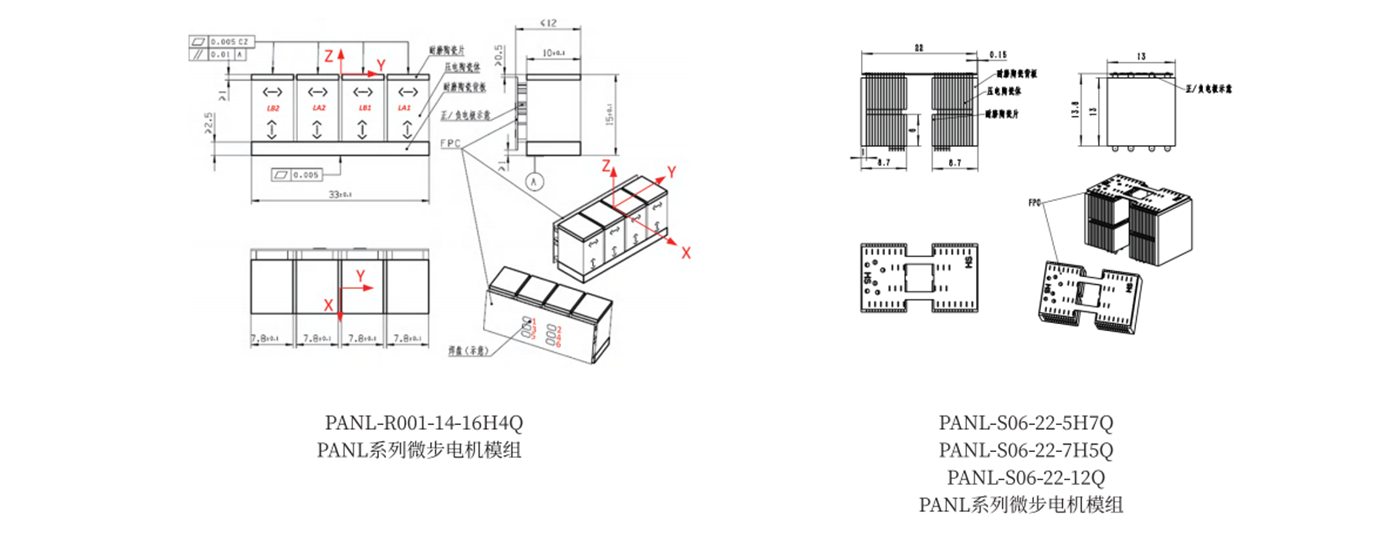

机械尺寸图

技术参数

<<<左滑查看更多参数

*位移测试：驱动电压 -250~250V、公差±15%；
** 外形尺寸：标注尺寸为单侧陶瓷模组尺寸，不包括线路板；
*** 电容测试条件：常温环境，1Vpp，1kHz，公差±15%。

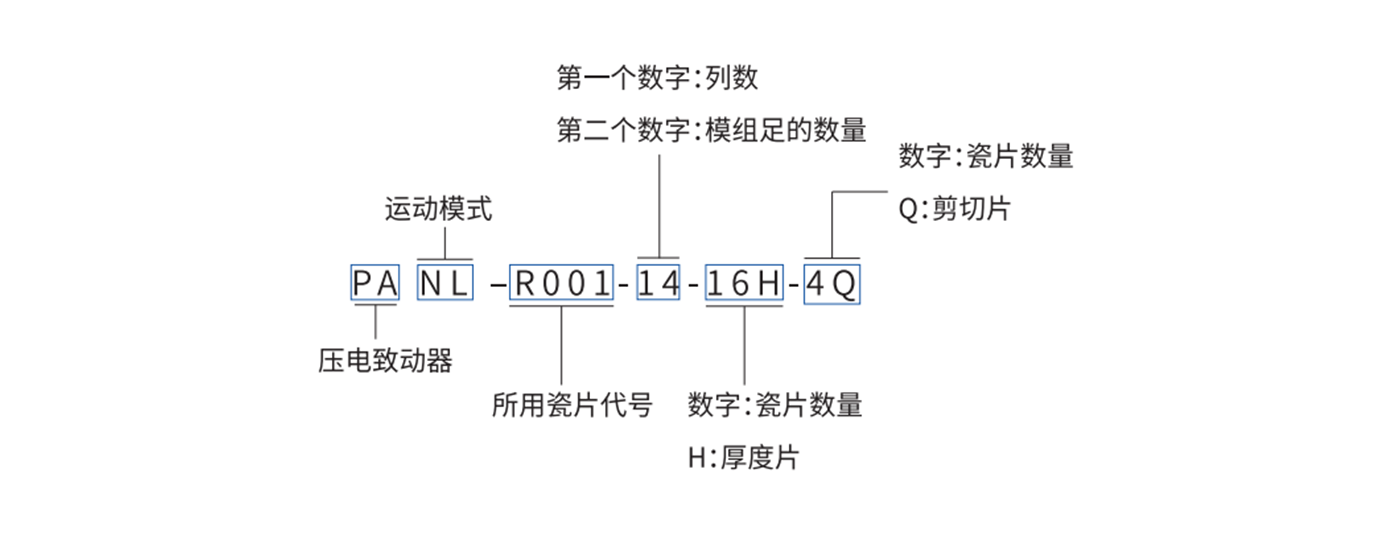

型号解读

<<<左滑查看更多参数

定制信息

驱动电压：隐冠可以灵活地定制器件的最大驱动电压，我们提供的最大驱动电压常见可选范围为50 ~ 250V，其他特殊的最大驱动电压也可根据客户需求灵活定制。
位移定制：输出位移主要取决于器件的尺寸，隐冠提供多种剪切和厚度位移的组合，位移行程可选。
工作频率：模组的驱动频率通常是250Hz，隐冠可通过结构设计灵活变更驱动频率，当模组需要在更高的驱动频率下工作时，则需要降低驱动电压，防止高频高压下器件发热和振动而导致模组损毁。
外形定制：模组的长、宽、高可根据客户需求灵活定制。
连接方式：在满足AWG使用标准的情况下，可选配线束或柔性线路板。线束长度和朝向、线路板的设计也可根据客户灵活定制。
