单片型压电陶瓷致动器内部有很多陶瓷层及电极层，相互交叉叠堆，外部两侧印刷电极，将内部电极引出。通过精密打磨工艺，使每片压电陶瓷的高度公差优于±5μm。公司实现了从压电陶瓷粉料到致动器成品的全流通贯通，已实行批量化生产。目前产品已经在纳米级定位、精密制造、点胶阀领域中应用。
|
|
PAA-R38-2W |
PAA-R915-2W |
单位 |
公差 |
|
运动轴 |
Z |
Z |
|
|
|
最大位移 |
2.6 |
3.0 |
μm |
±15% |
|
迟滞 |
<15% |
<15% |
|
|
|
阻滞力 (150V) |
1800 |
2000 |
N |
最大值 |
|
电气性能 |
||||
|
驱动电压 |
150 |
0~200 |
V |
|
|
谐振频率 |
515 |
440 |
kHz |
最大值 |
|
谐振阻抗 |
150 |
110 |
mΩ |
±15% |
|
反谐振频率 |
670 |
560 |
kHz |
最大值 |
|
介电损耗 |
<2.0% |
<2.0% |
％ |
|
|
电容 |
550 |
1300 |
nF |
±15% |
|
其他 |
||||
|
工作温度范围 |
-25 - 130 |
-25~130 |
∘C |
|
|
电极 |
银 |
银 |
|
|
|
电缆长度 |
75 |
75 |
mm |
±5mm |
|
居里温度 |
230 |
230 |
∘C |
|
|

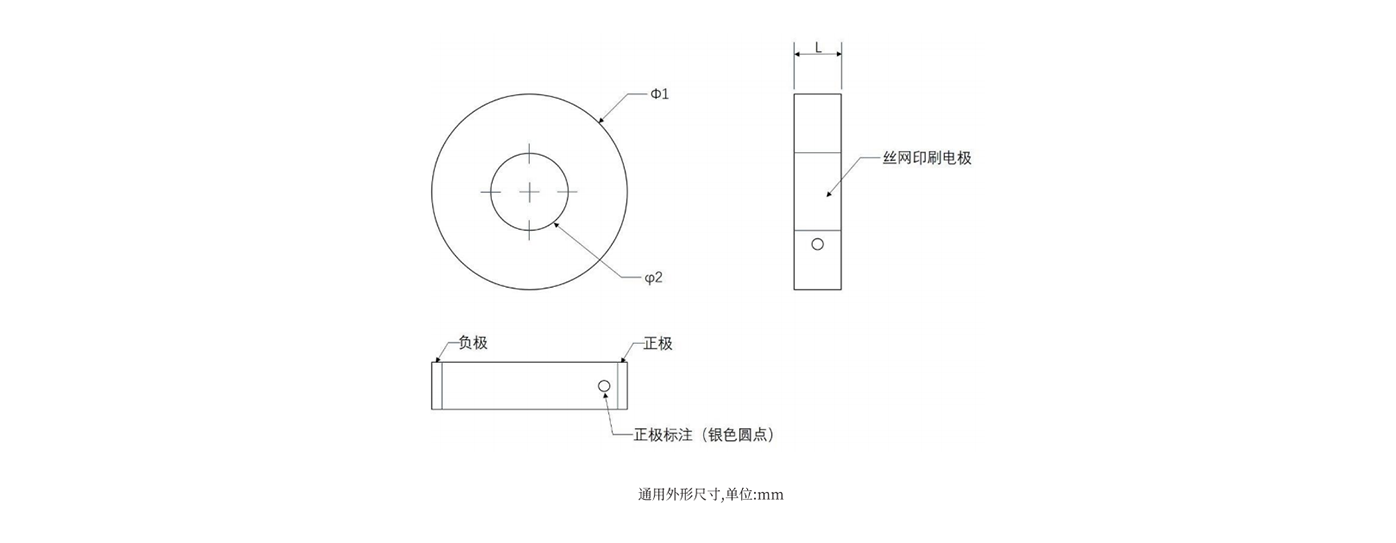

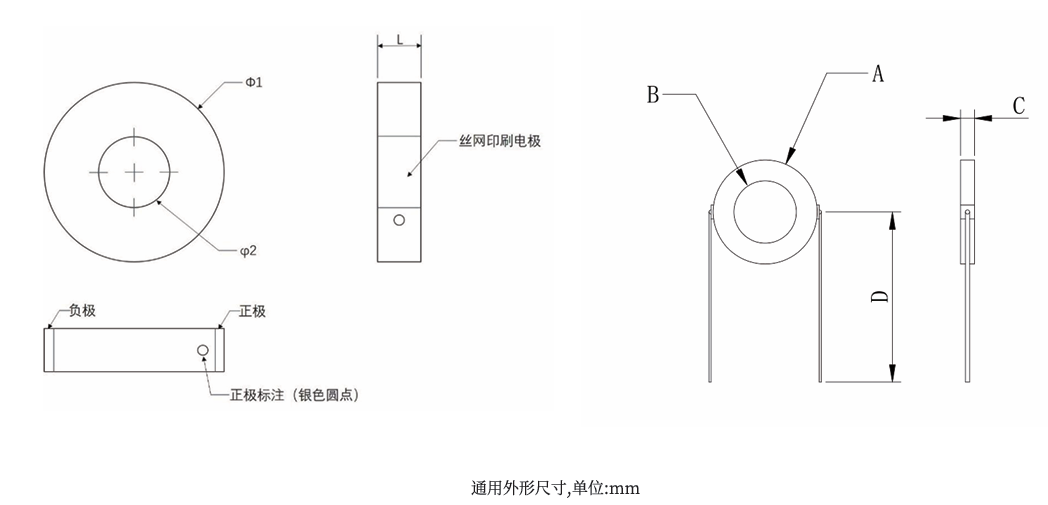

外观尺寸 |
||||
|
Φ1/A |
8.3 |
15 |
mm |
±0.1 mm |
|
ϕ2/B |
3 |
9 |
mm |
±0.1 mm |
|
L/C |
2 |
2 |
mm |
±5μm |
|
MTTF |
8.53 |
7.5 |
year |
- |
*MTTF测试条件:300V、85%湿度、85℃环境

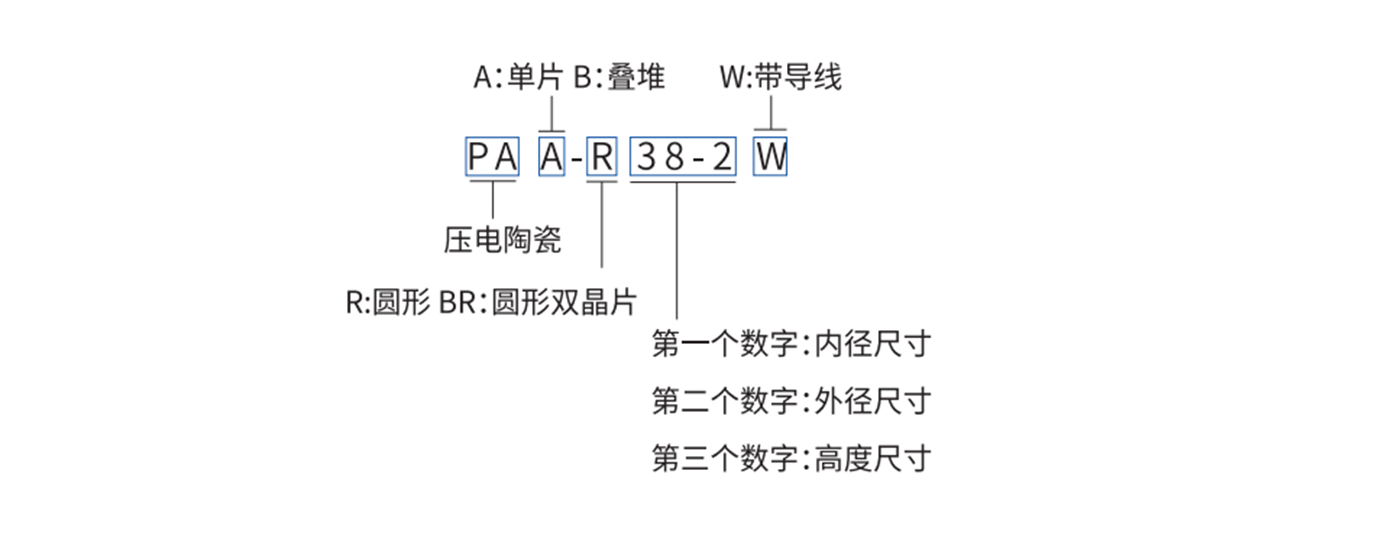

可选配焊接标准线束,长度75mm,AWG32,PTFE绝缘,产品编号后加W
其他规格可根据客户需求进行定制

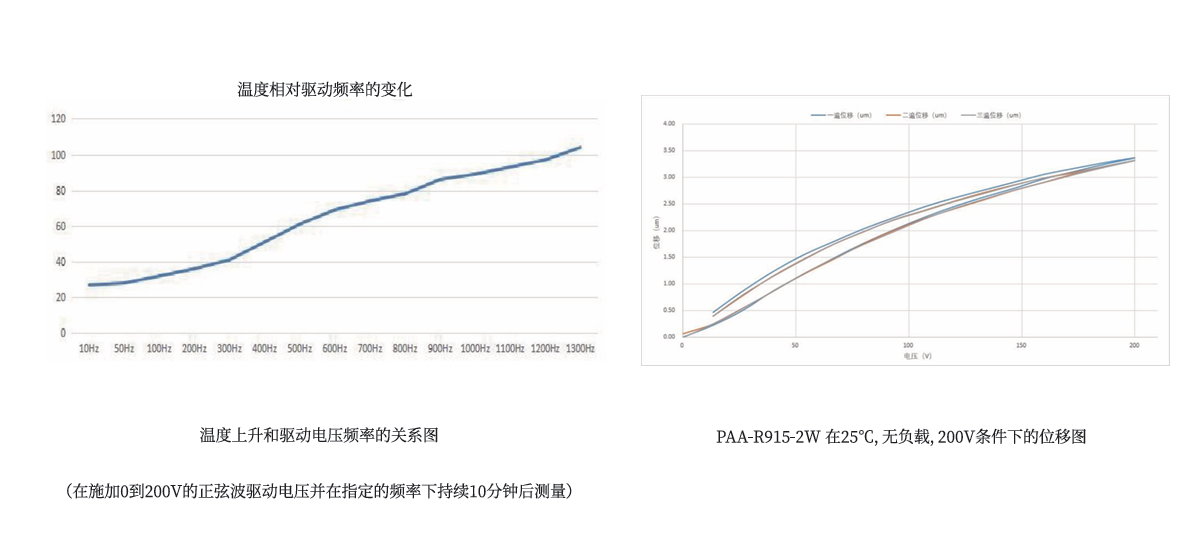

性能图
