单片圆形压电陶瓷致动器 - 单片型/叠堆型压电陶瓷致动器

	单位	公差	PAA-D5-2W	PAA-D8-2W
运动轴			Z	Z
最大位移	μm		2.5	3.3
迟滞		最大值	<15%	<15%
阻滞力（150V）	N		780	1800
电气性能
驱动电压	V	±15%	-20~150	-20~150
谐振频率	kHz	最大值	360	220
谐振阻抗	mΩ	±15%	150	100
反谐振频率	kHz	最大值	470	300
介电损耗	％		<2.0%	<2.0%
电容	nF	±15%	150	800
其他
工作温度范围	°C		-25~130	-25~130
电极			银	银
电缆长度	mm	±5mm	75	75
居里温度	°C		230	230

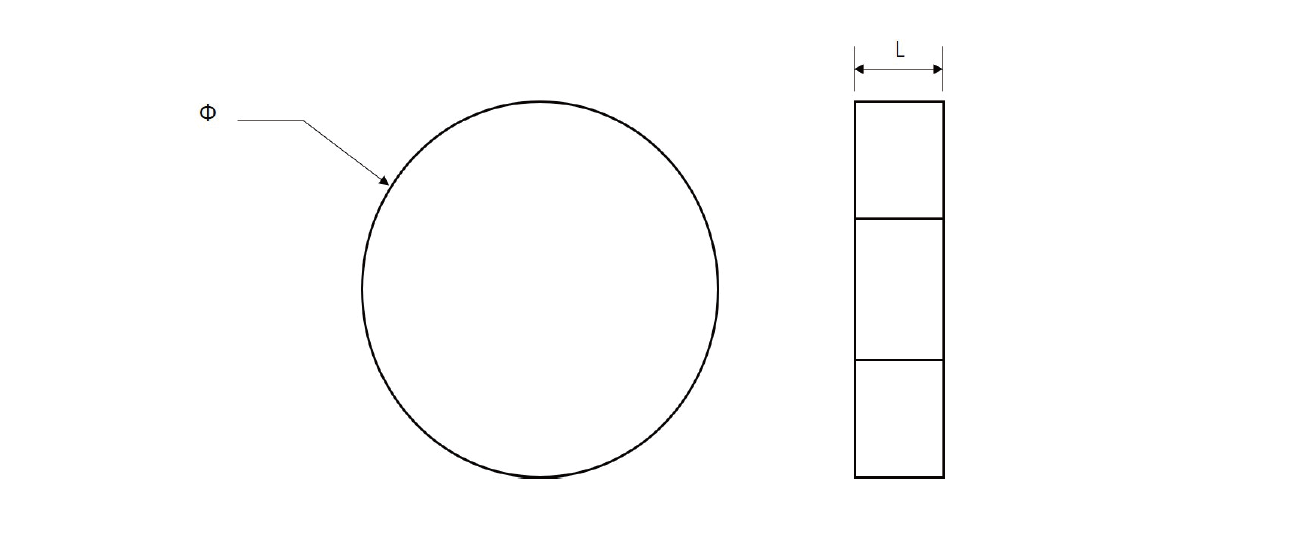

外观尺寸
Ø	mm	±0.1mm	5	8
L	mm	±5μm	2	2
MTTF	year		26.3	11.58

* 位移测试：驱动电压0~150V，公差±20%
** 阻滞力测试:在150V驱动电压下，将陶瓷伸长量压缩为零的力
*** 电容测试条件：常温环境，1Vpp，1kHz，公差±20%；
**** MTTF测试条件：300V、85%湿度、85℃环境
可选配焊接标准线束，长度75mm，AWG32，PTFE绝缘，产品编号后加W
其他规格可根据客户需求进行定制

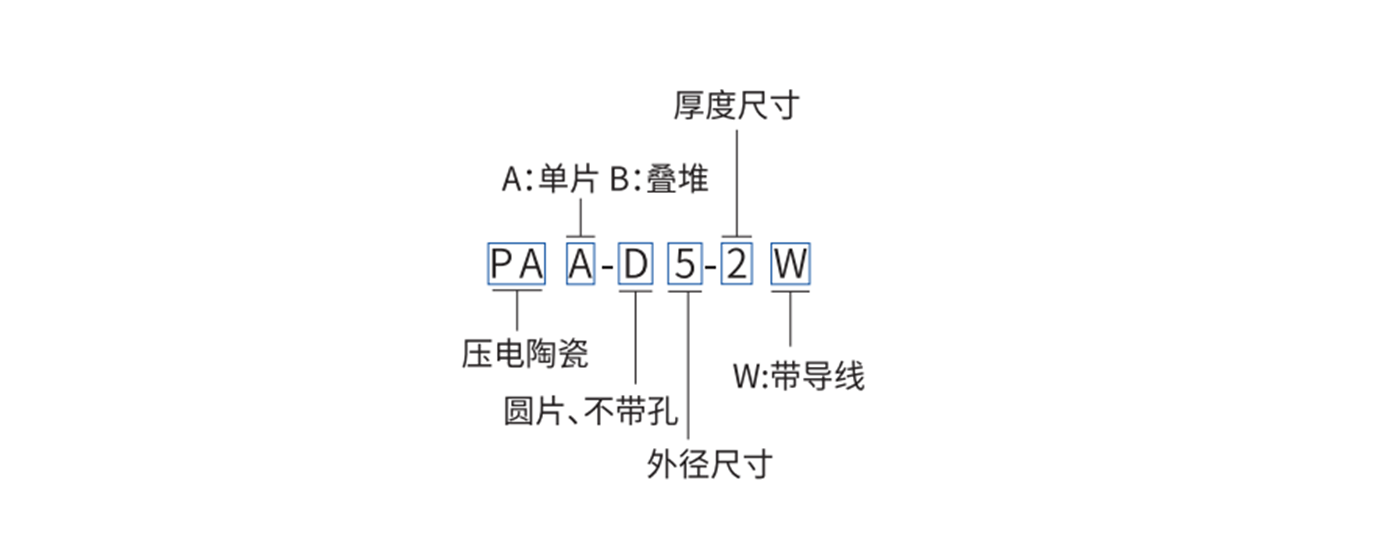

型号解读

<<<左滑查看更多参数

定制信息

驱动电压：隐冠可以灵活地定制器件的最大驱动电压，我们提供的最大驱动电压常见可选范围为50V/75V/100V/120V/150V，其他特殊的最大驱动电压也可根据客户需求灵活定制；对于消费电子类产品，隐冠特别开发了超低驱动电压的产品，驱动电压可低至3V、10V和24V。
输出位移：隐冠采用特殊开发的压电陶瓷材料，单片型致动器最大位移量可达3.5μm。
工作频率：隐冠可以根据客户需求灵活设计，单片致动器最高驱动频率可以达到50kHz。
外形尺寸：单片型致动器外形尺寸可以灵活定制，外径方面支持最小1mm定制、最大支持20mm定制；高度方向最小支持0.5mm定制、最大支持3mm定制。
焊接线束：在满足AWG使用标准的情况下，可选配线束。线束长度常规为7.5cm镀锡线，线束长度和朝向也可根据客户需求灵活定制；为方便正负电极线的连接，在性能变化的误差内，可选择焊点位置。
